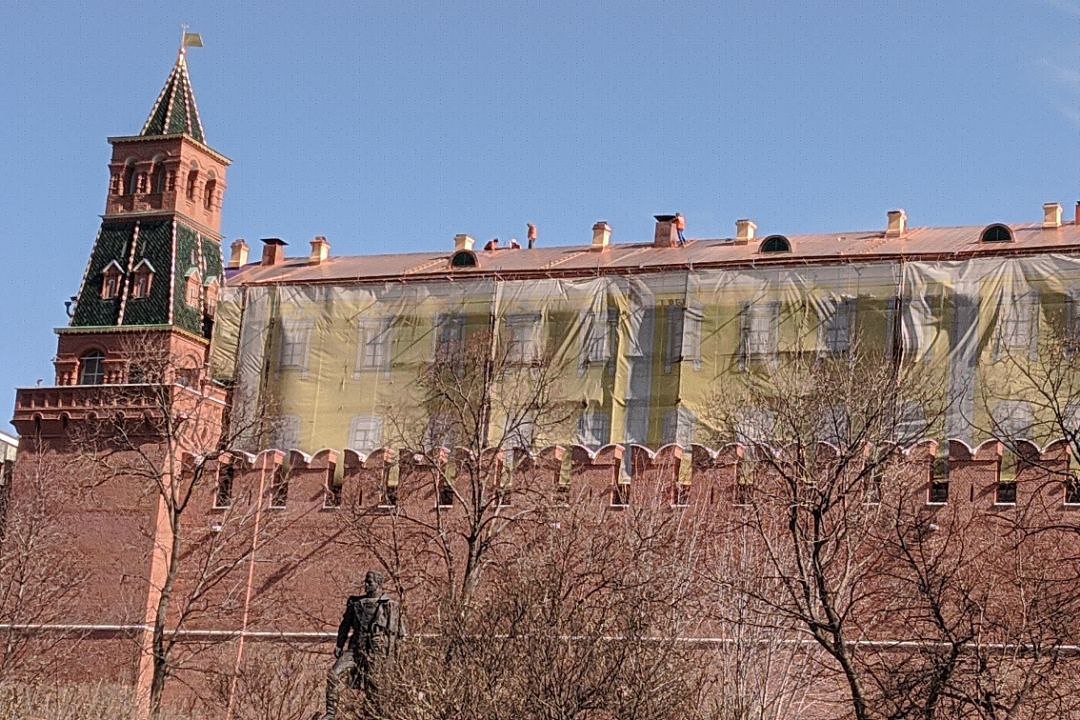

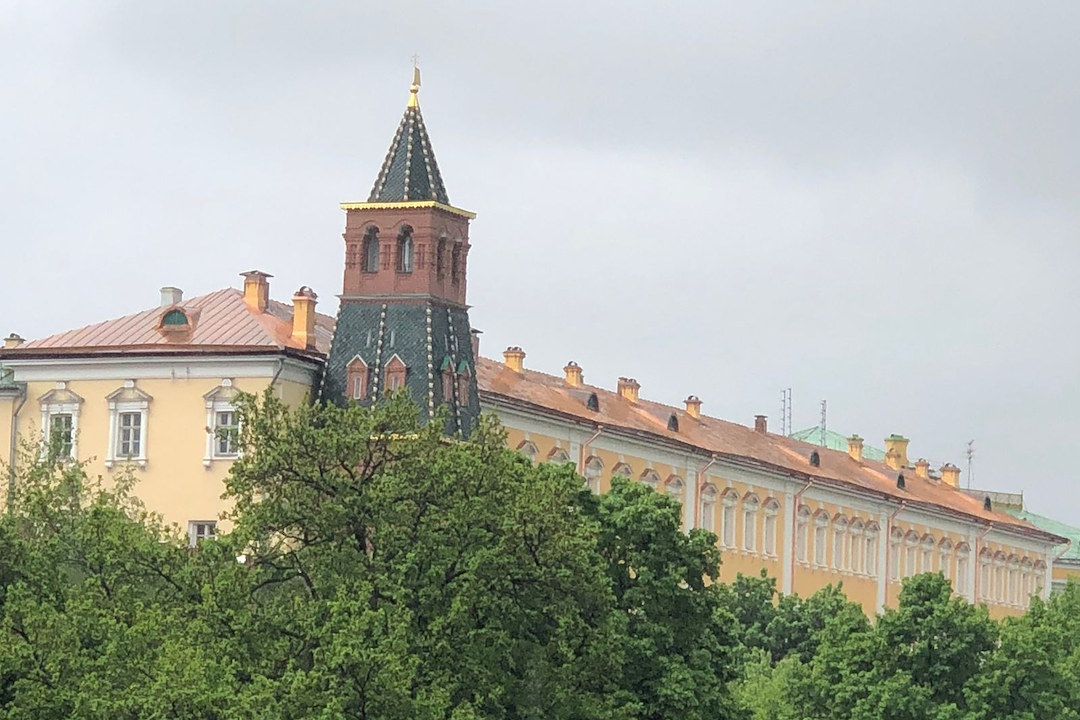

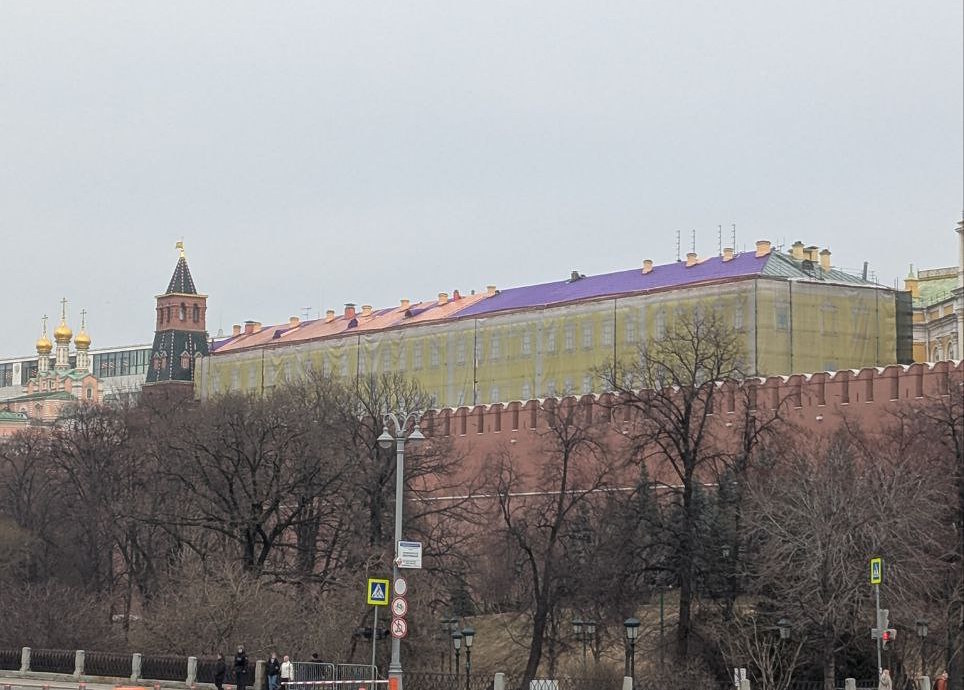

Реставрация и монтаж медной кровли Конюшенного корпуса, Москва, Кремль

По проекту требовалось произвести монтаж медной фальцевой кровли по готовому основанию из фанеры.

Площадь кровли 1000 м2.

Реконструкция узла капельника

Изначальный проект предусматривал упрощенную конструкцию карнизного узла, которая вызвала сомнения в надежности при порывах ураганных ветров.

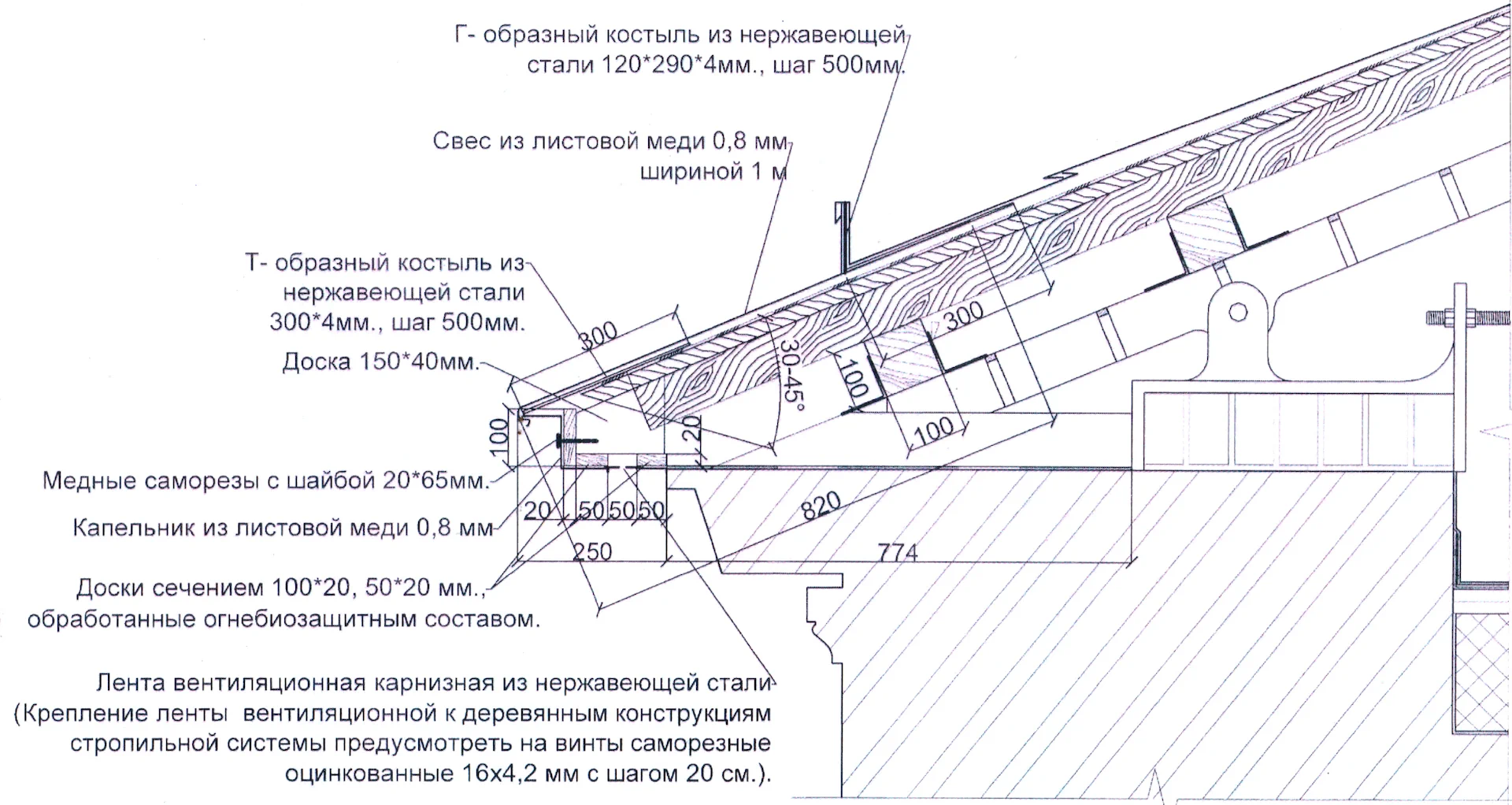

Схема конструкции узла капельника Увеличить

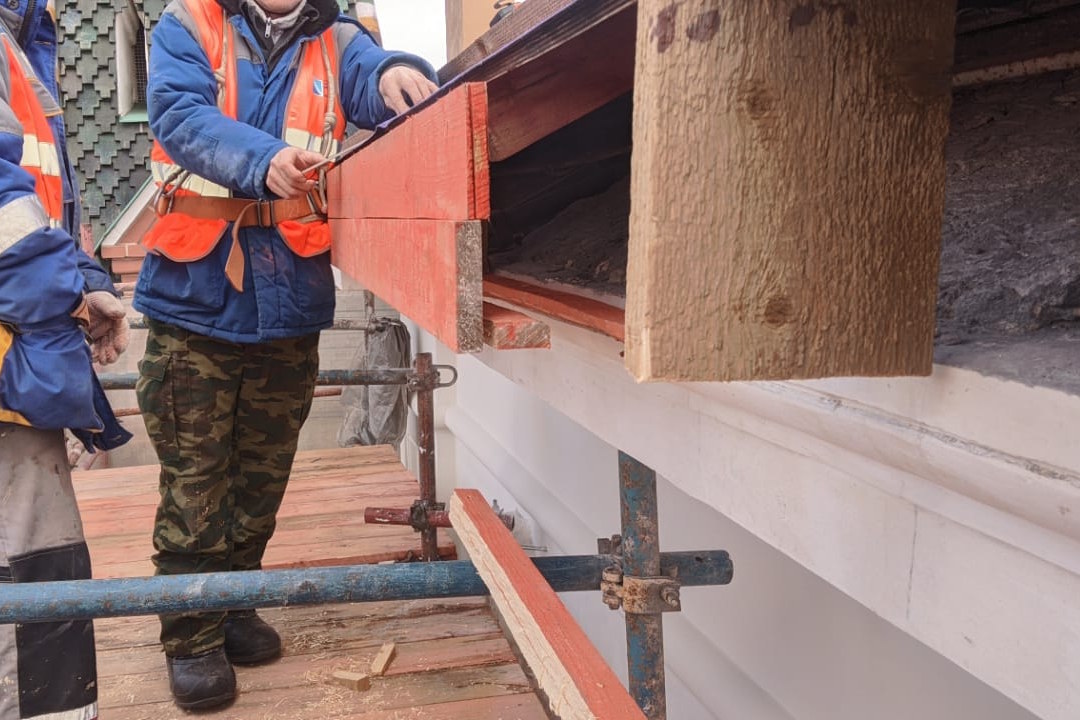

Был разработан и изготовлен опытный образец и согласован новый узел капельника из листовой меди с добавлением софита, который:

Обеспечил надежное крепление капельника;
Закрыл щель между фанерой и стеной;
Организовал подкровельную вентиляцию;
Исключил попадание птиц и насекомых внутрь крыши.

Подготовительные работы

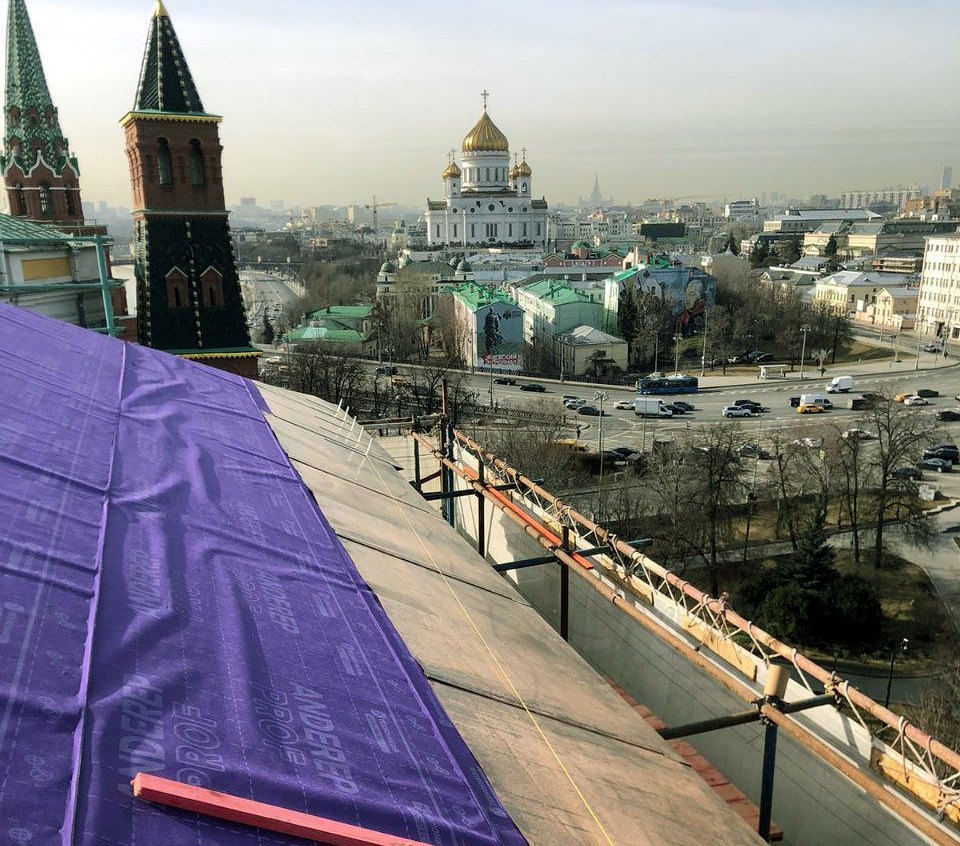

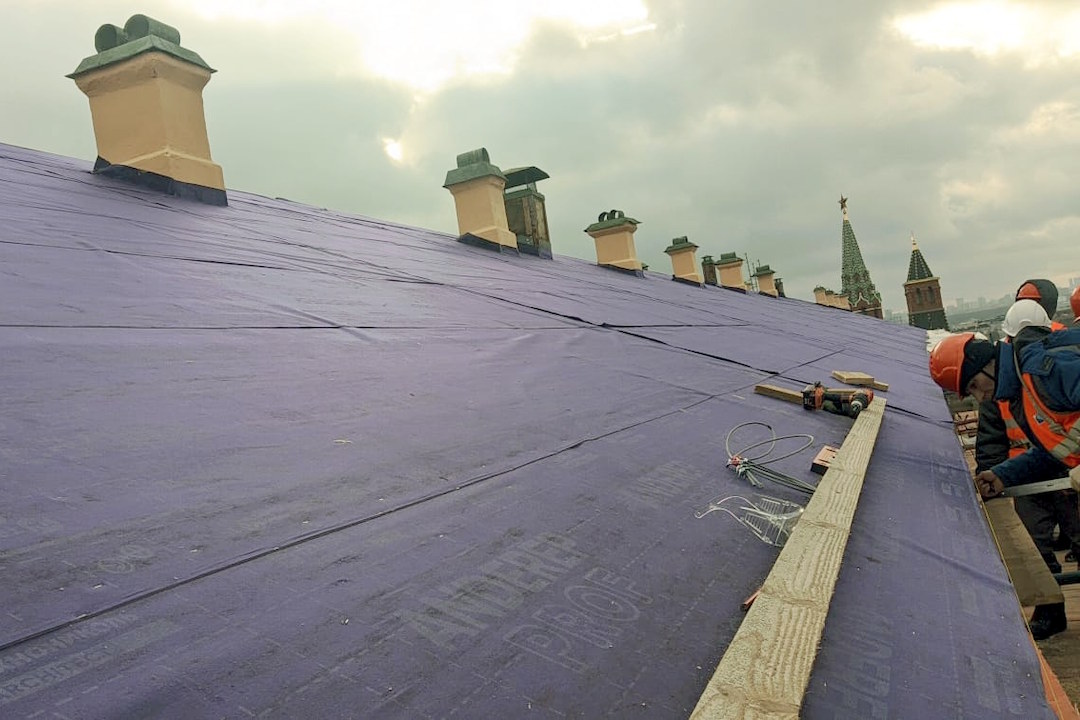

Монтаж любой гидроизоляции на скатных крышах, будь то медь, сталь, черепица и прочие материалы, всегда начинается снизу вверх по скату, от карниза к коньку.

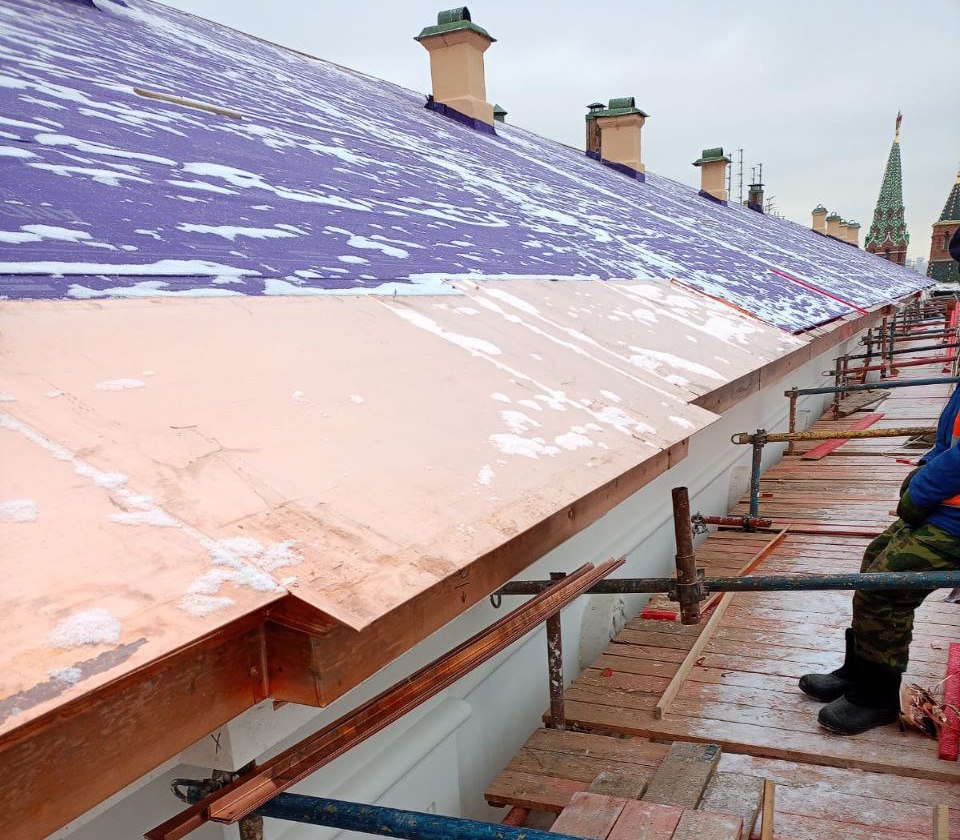

Сначала установили линию капельника. Листы меди изготовили на фальцепрокатном станке и затем монтировали на крыше с креплением между собой в фальцевый замок.

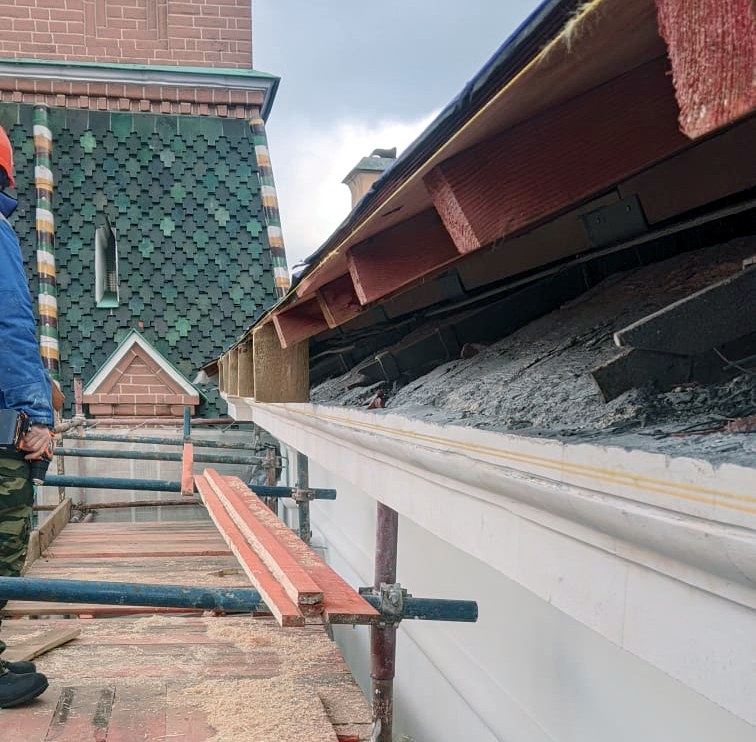

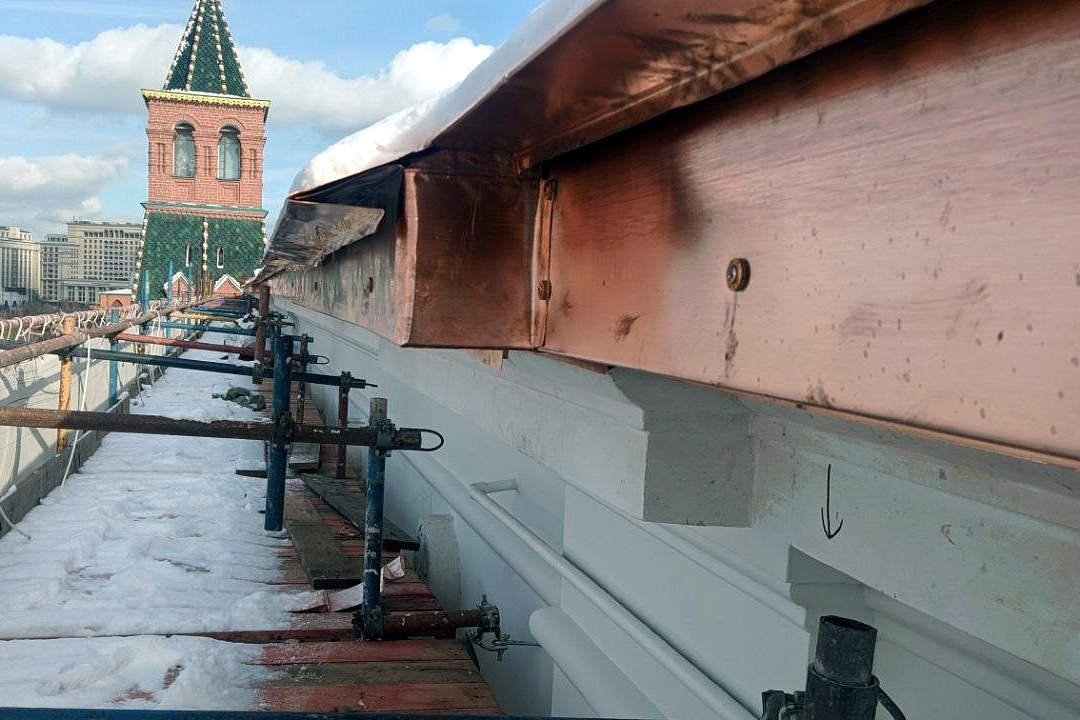

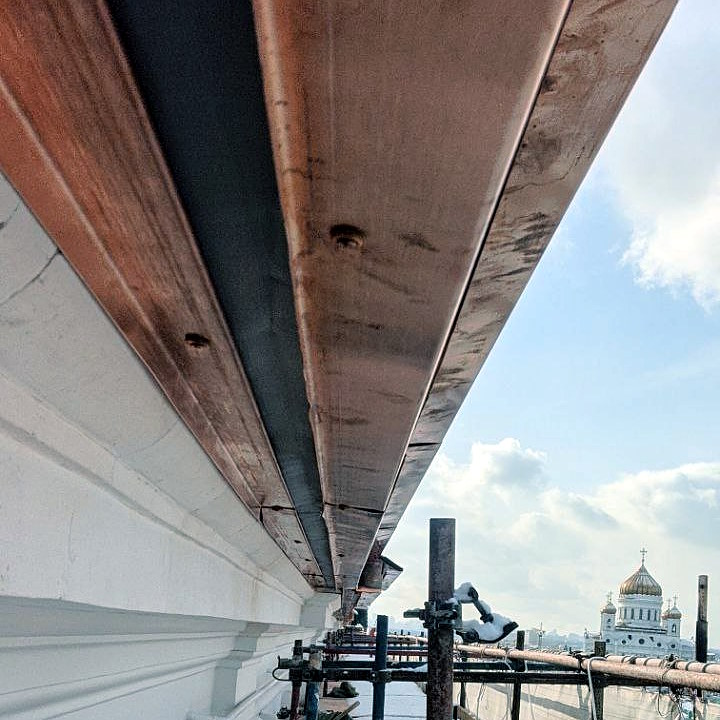

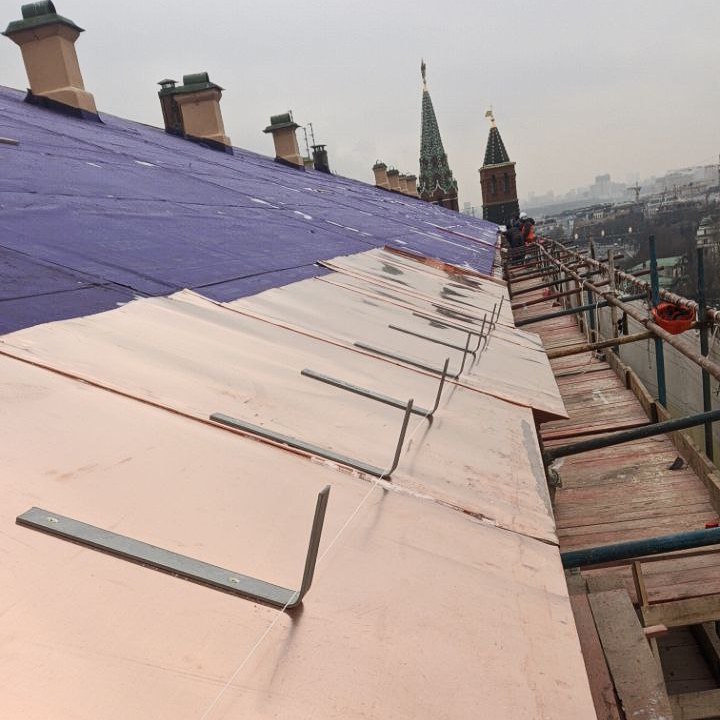

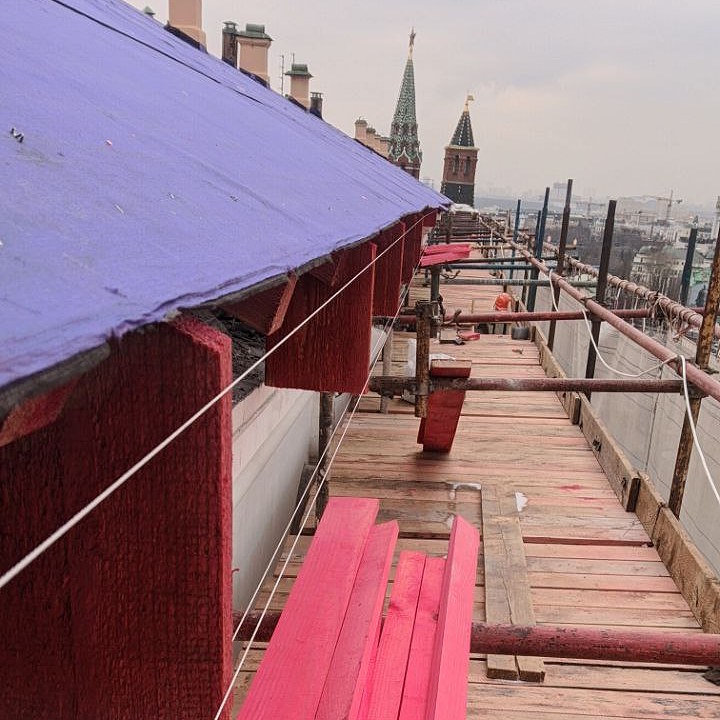

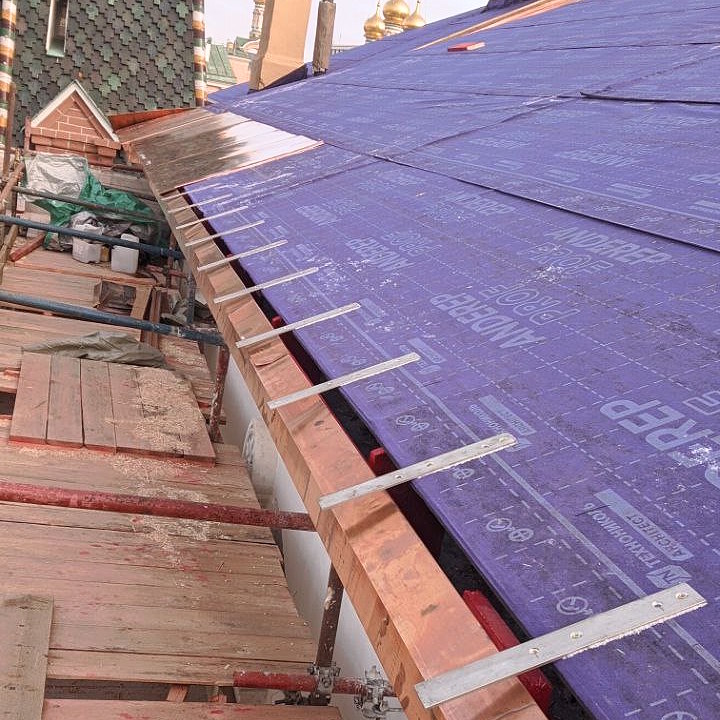

Затем приступили к монтажу желоба. Крюки выставили по уклонам к местам будущих водосточных воронок. Заготовки для желобов так же изготовили на станке вручную и после монтировали на крыше.

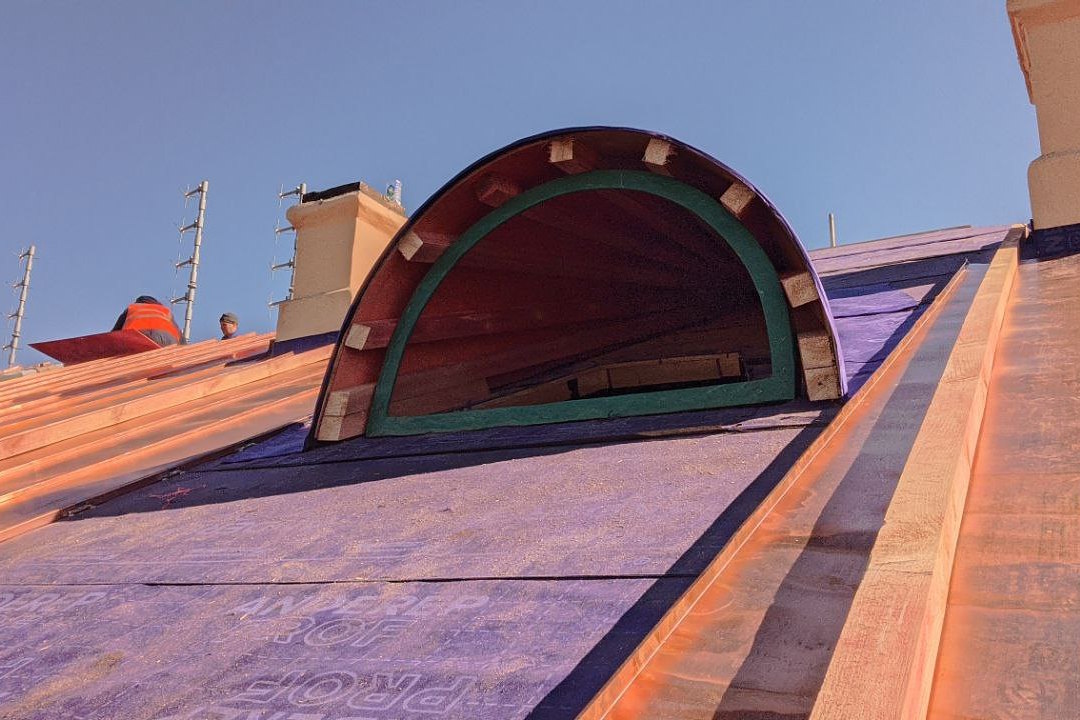

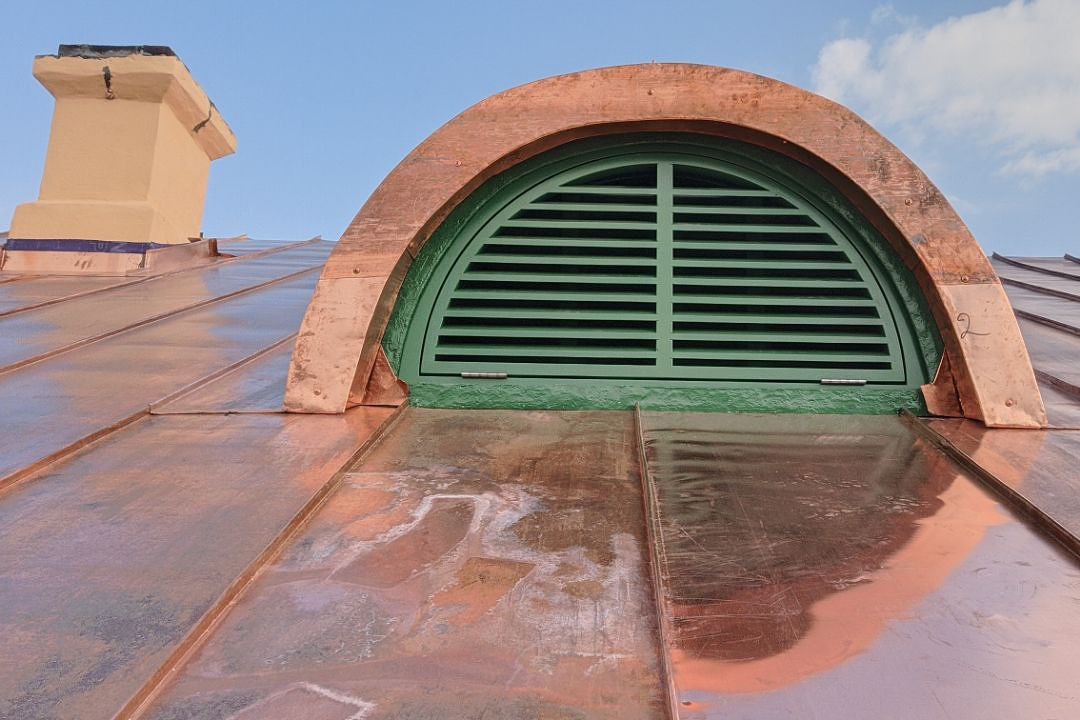

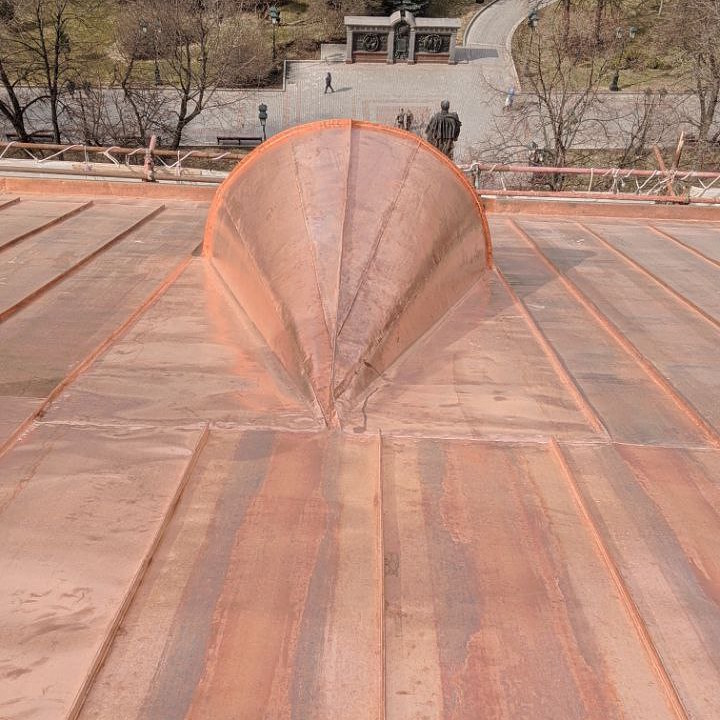

Проект реставрации предусматривал установку слуховых окон. Рамы окон были изначально очищены от старой краски и заново окрашены перед установкой.

Произведена разметка мест слуховых проемов в основании для выхода с чердачного помещения. Рамы установили строго вертикально, фиксировали в нижней части и, одновременно монтировали обрешетку из доски, образующую каркас конуса.

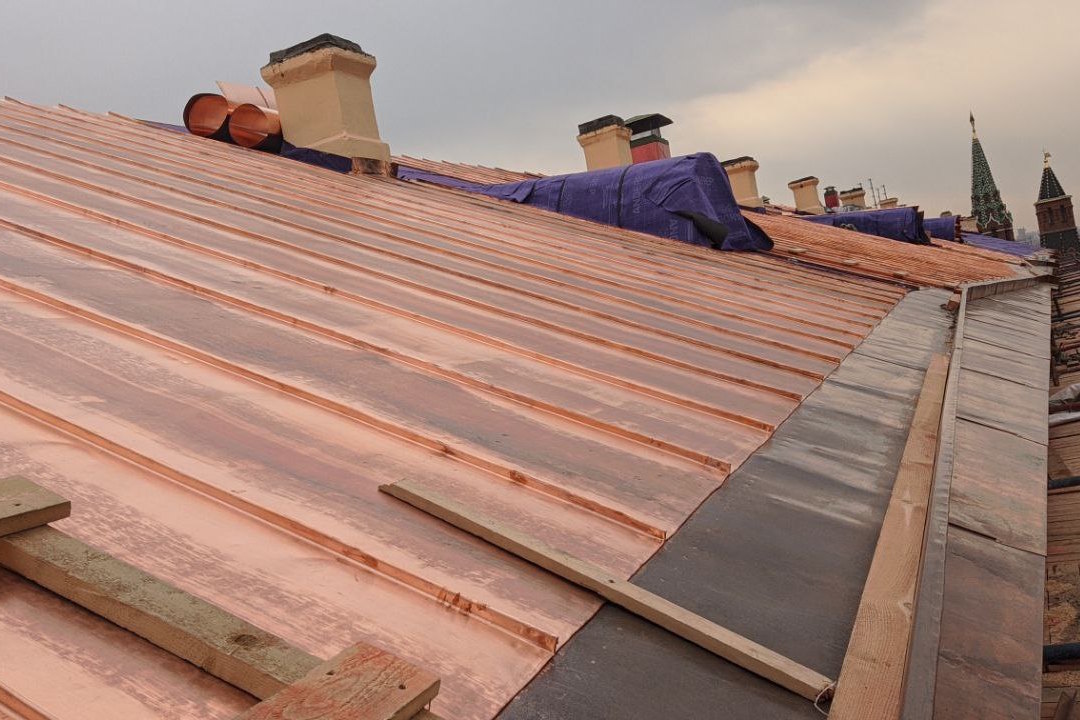

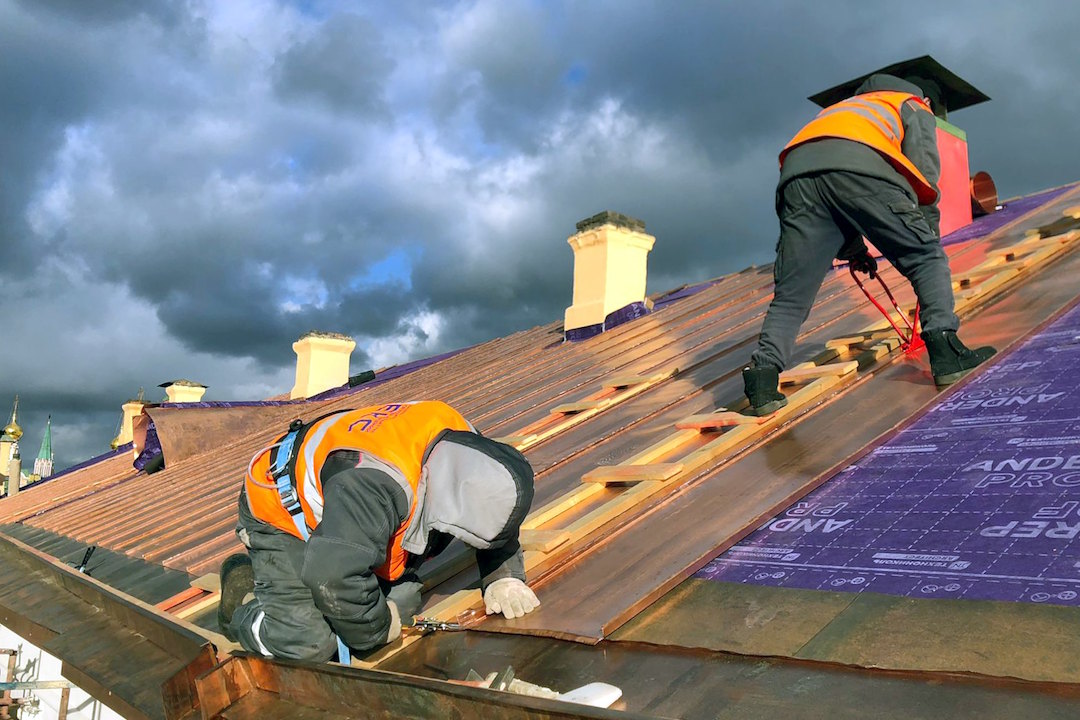

Монтаж медных картин

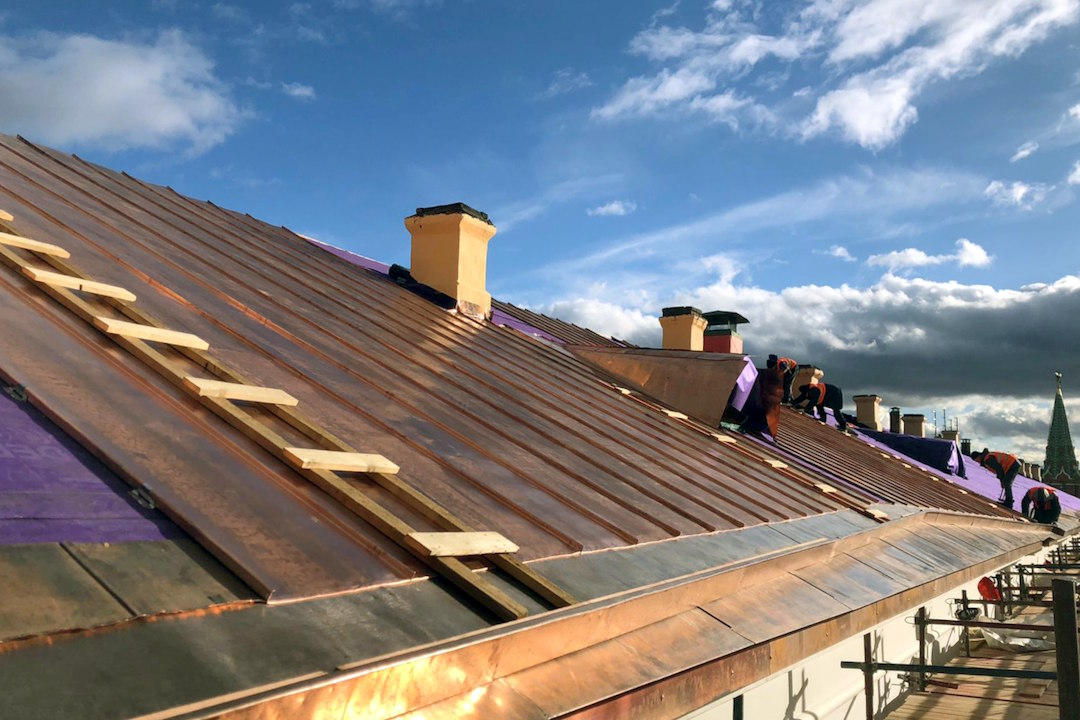

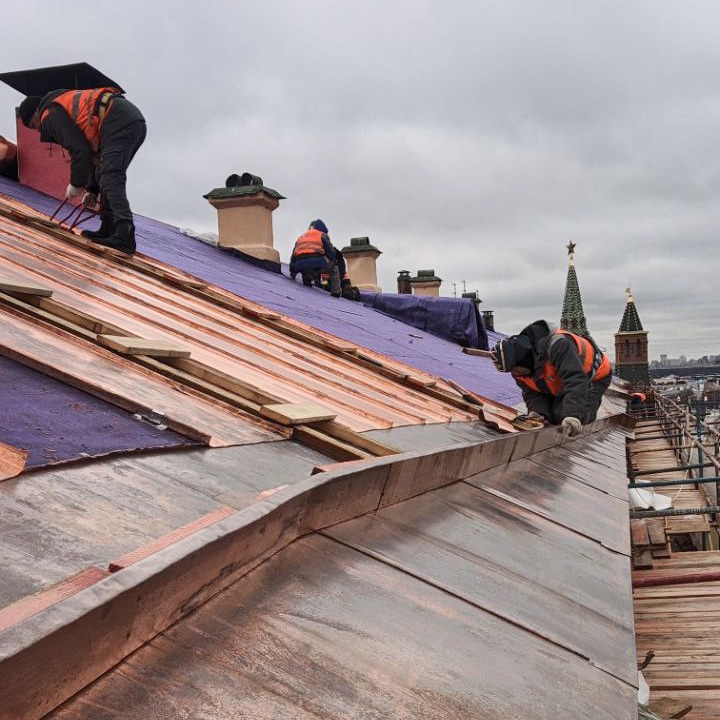

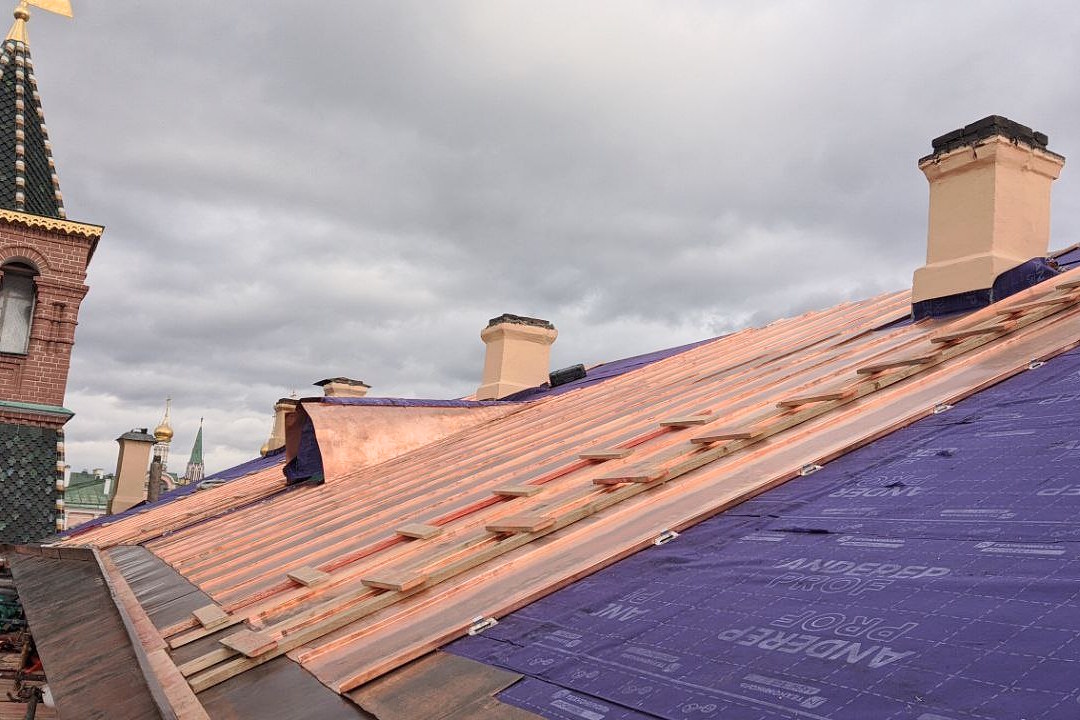

Монтаж рядовых панелей, или как их называют еще, картин, начинается с торца ската. При монтаже было важно обеспечить идеально прямой угол относительно линии карниза и первой картиной.

Панели изготавливались из медной полосы толщиной 0.8 мм, шириной 600 мм. Рулоны устанавливали на двух катках позади фальцепрокатного станка.

Полосу предварительно разматывали на столе, отрезая нужную длину и прокатывали на станке для формирования будущих замков.

Фальцепрокатный станок формирует будущие соединения листов металла (фальцы), особые складки и выступы по краям полосы.

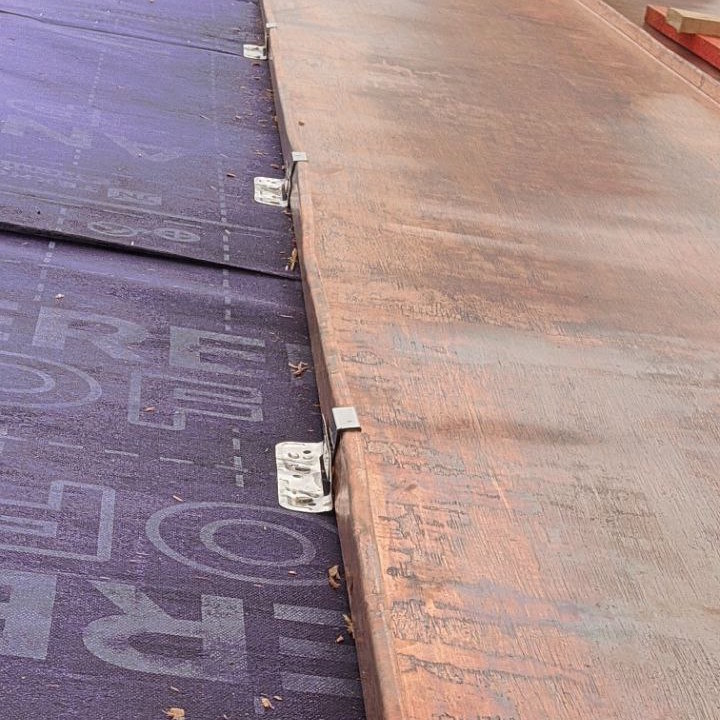

Готовые картины поднимались на крышу вручную и лебедками. При монтаже картин для крепления применяли готовые кляммеры из нержавеющей стали.

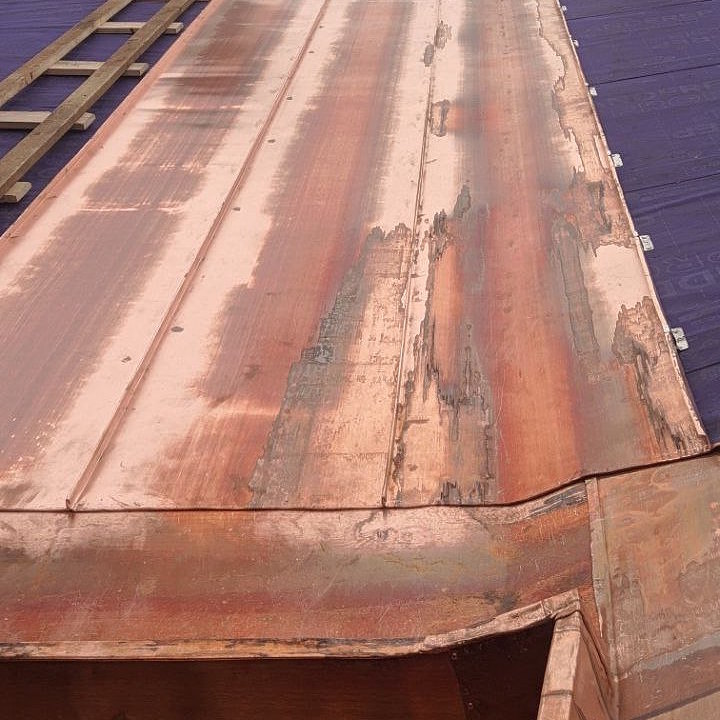

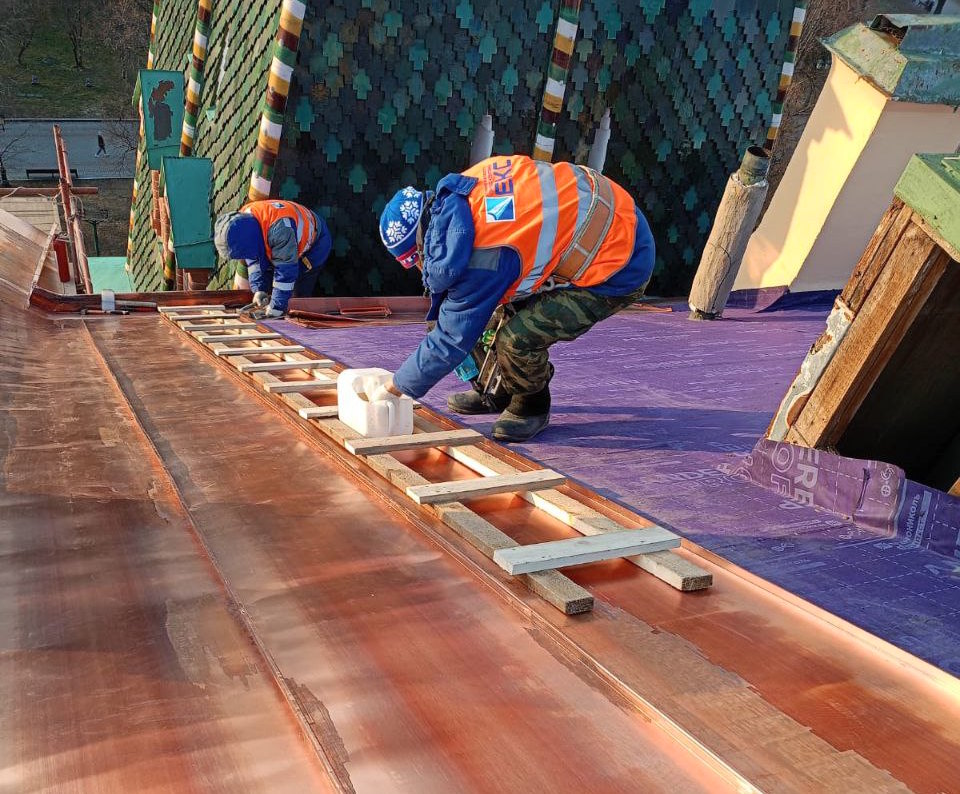

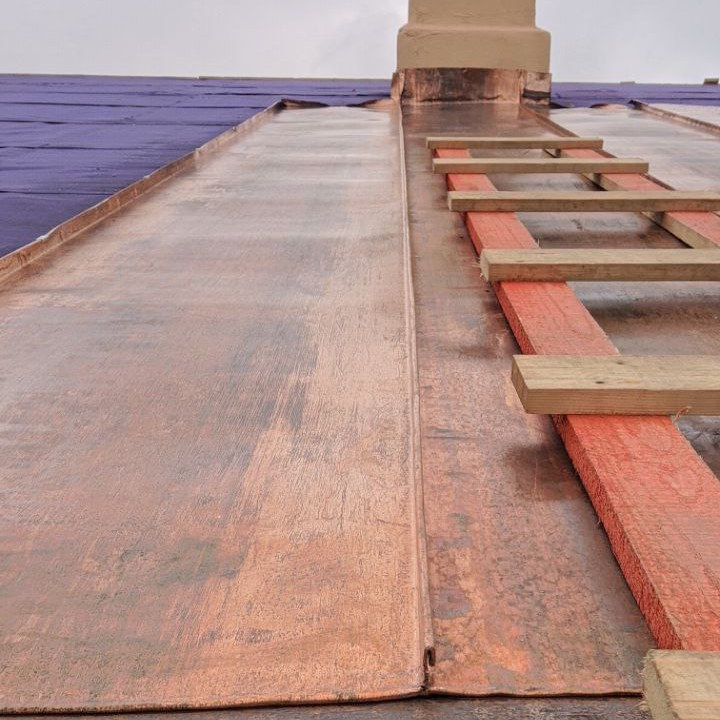

Кляммеры крепили к основанию саморезами или медными гвоздями. Картины соединили между собой и одновременно выступы кляммеров оказались в замке между картин.

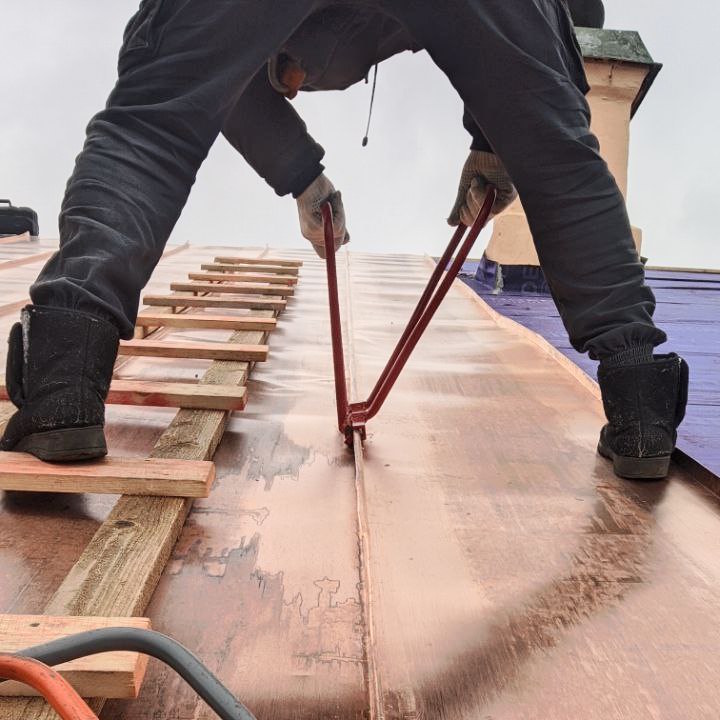

Затем замок обжимали вручную универсальными рамками. Соединение рядовых картин с листами желобов производили так же фальцевым замком.

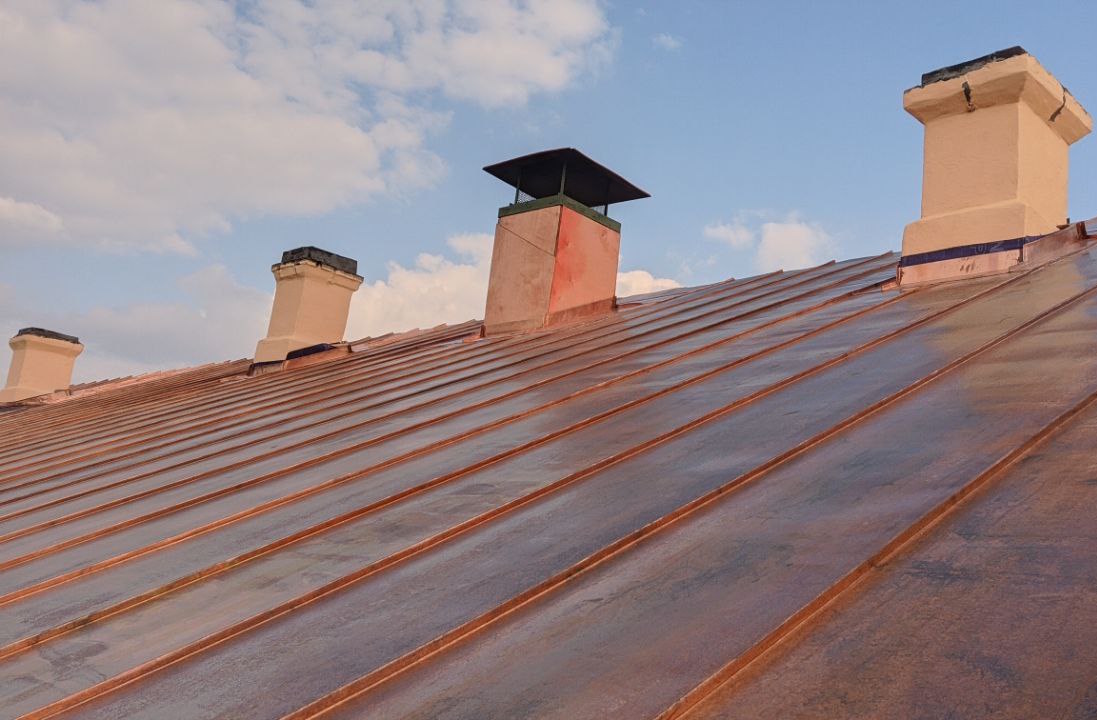

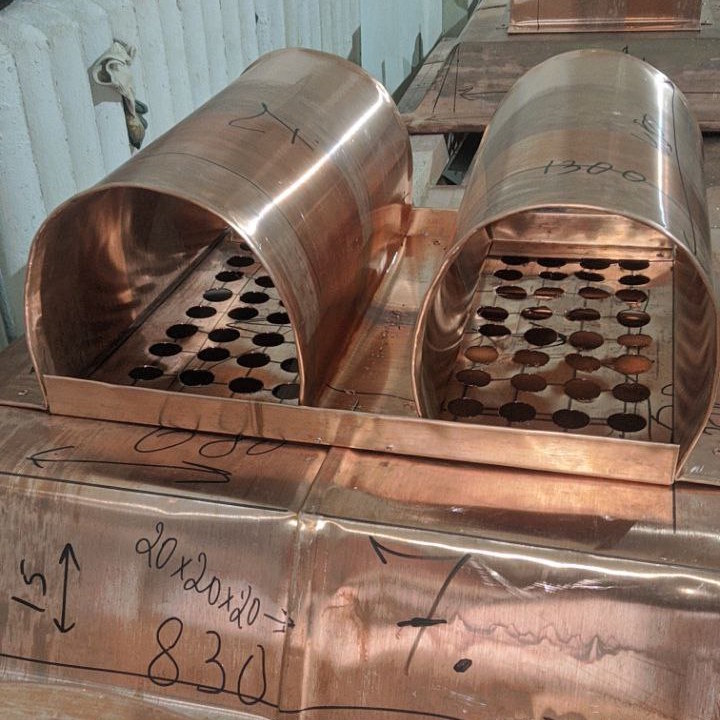

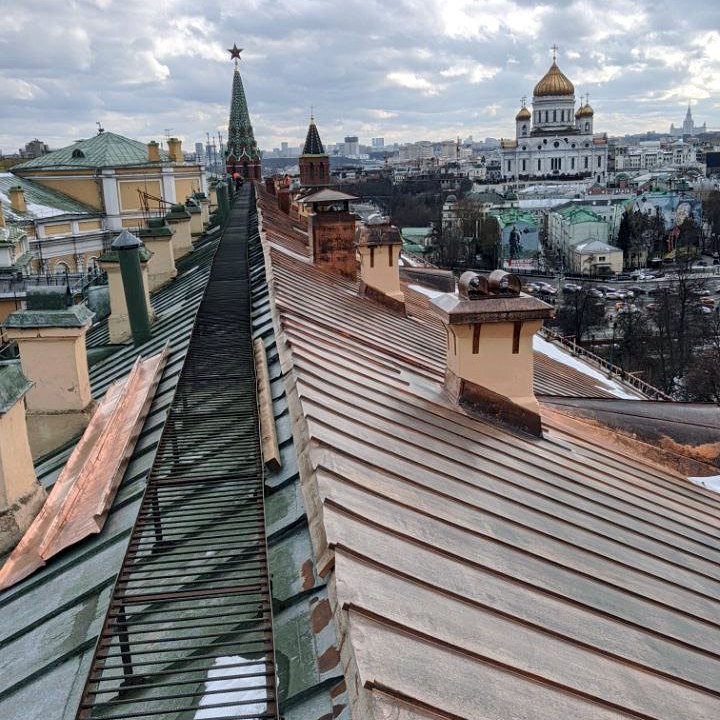

Замена колпаков для печных и фановых труб

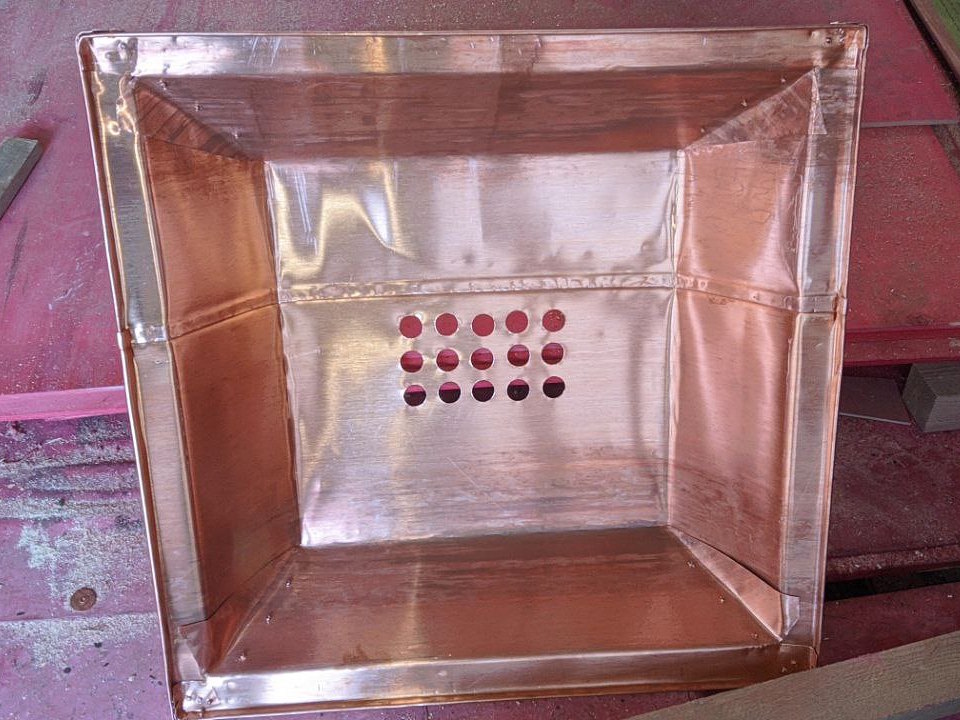

Эти элементы играют важную роль в жизни крыши. Проект реставрации предусматривал замену старых колпаков из стали на новые, медные. Форма колпаков должна оставаться такой же, как выглядили старые стальные.

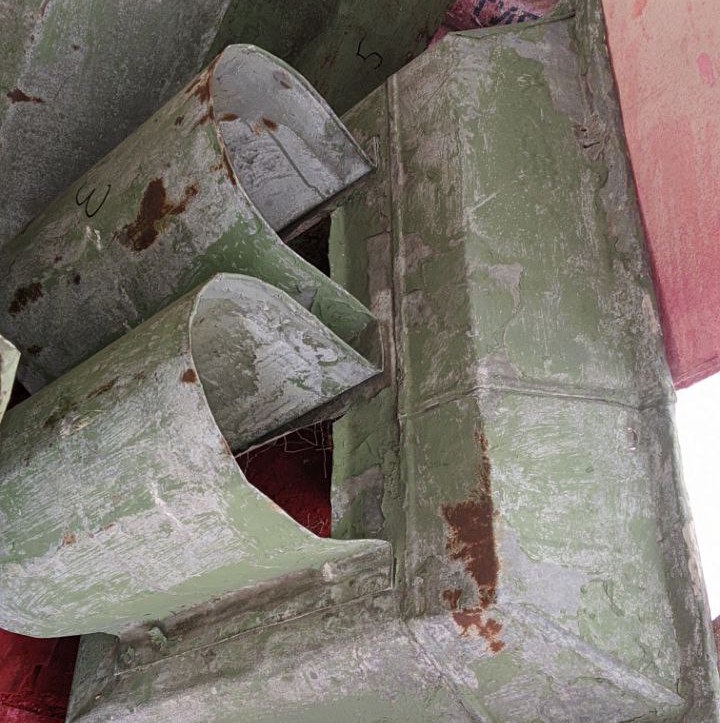

Старые колпаки были аккуратно демонтированы и спущены на землю.

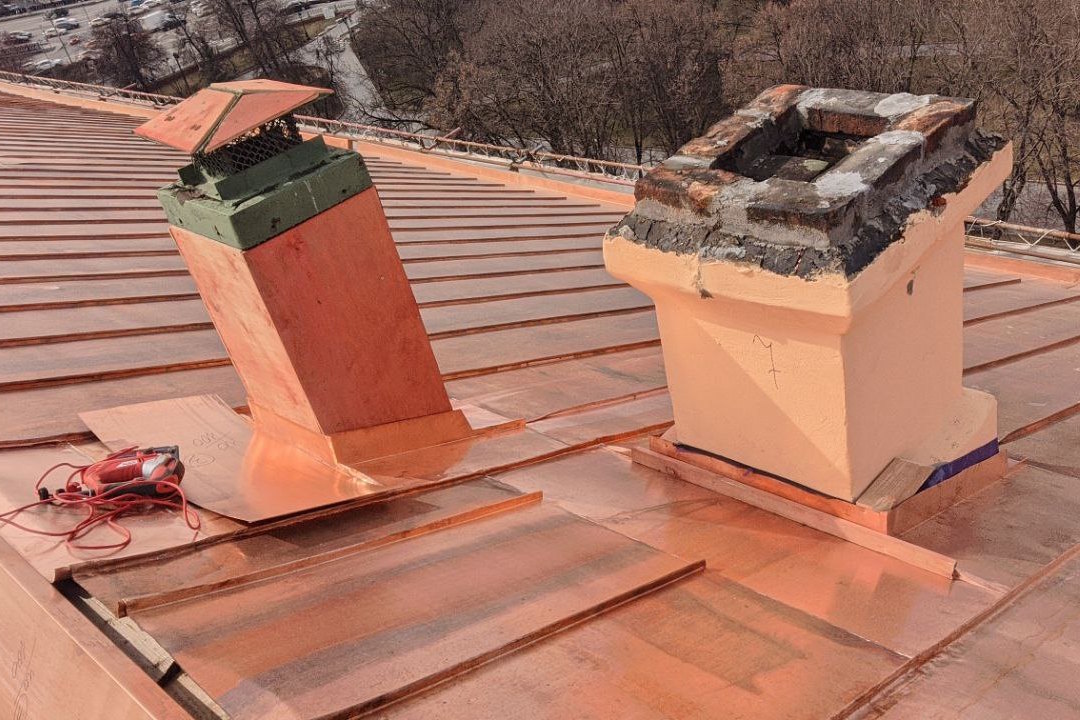

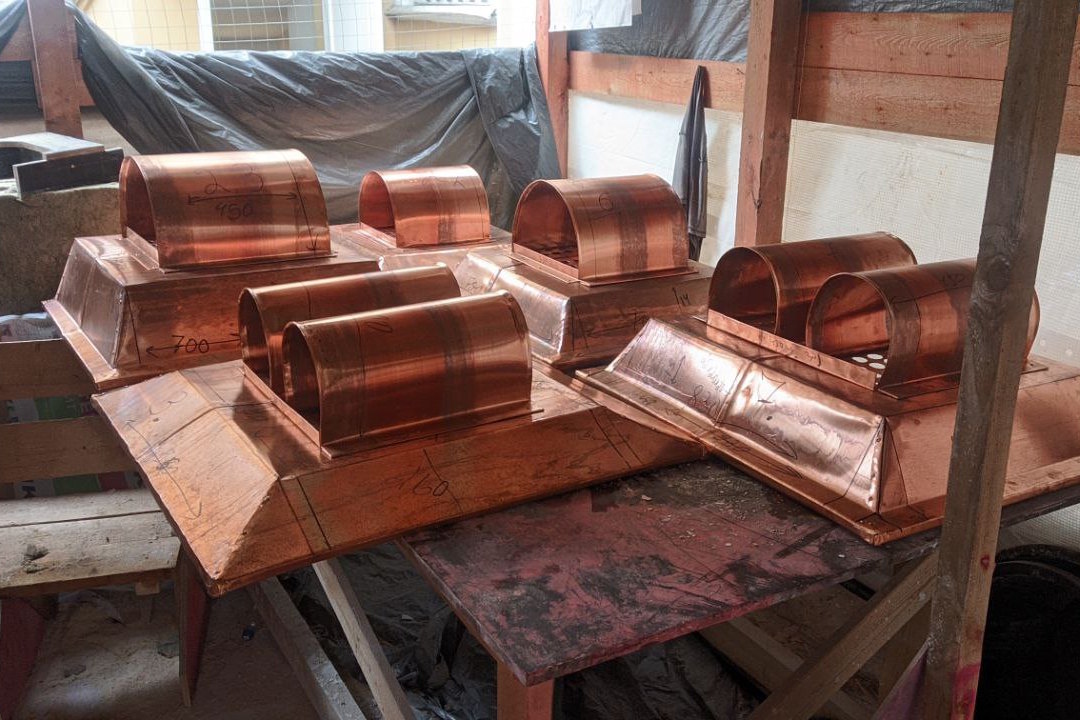

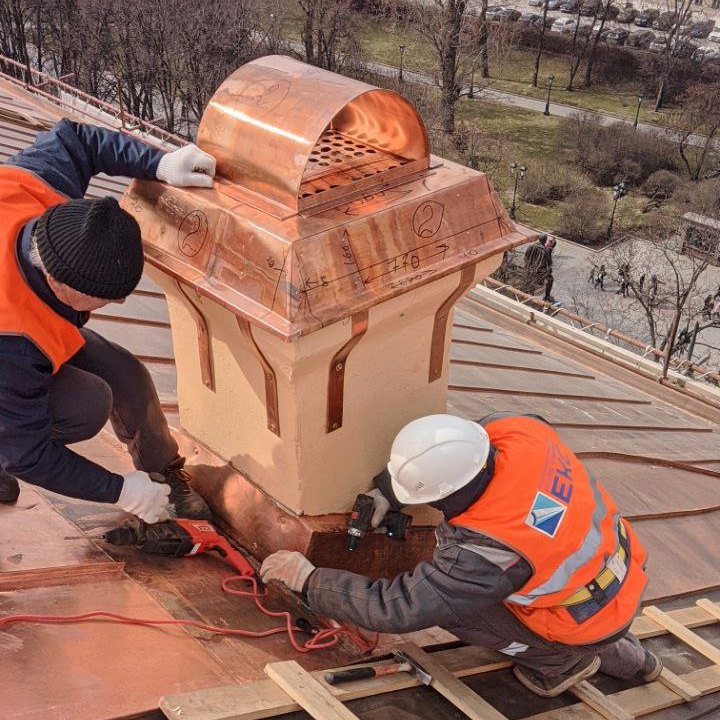

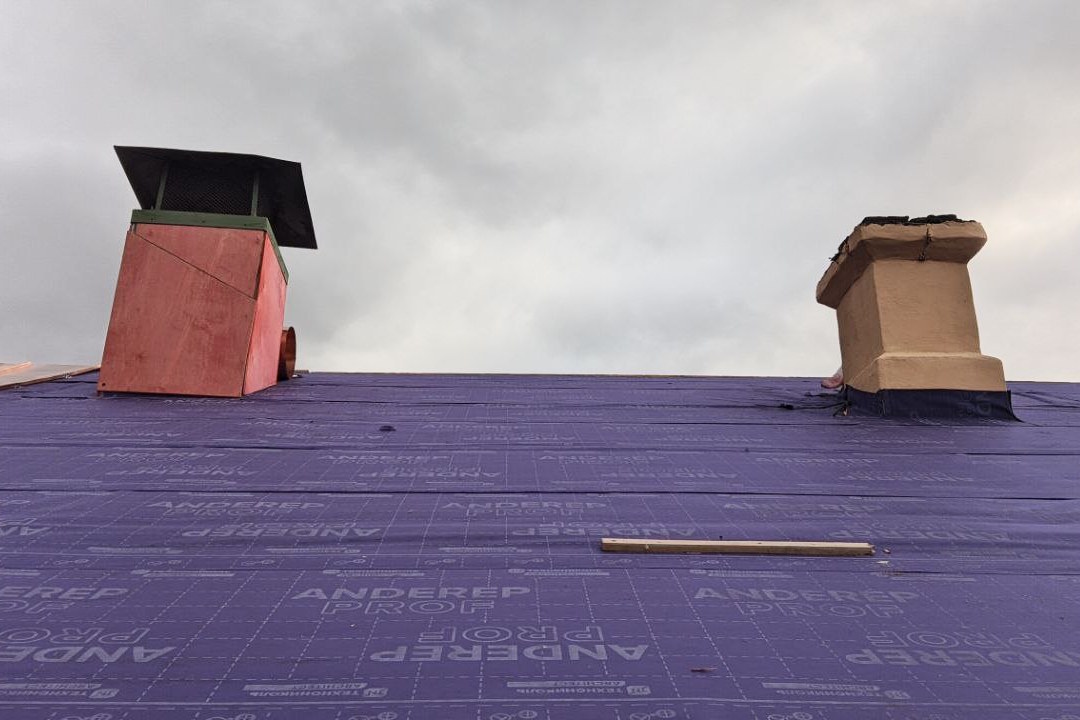

Верхний пояс каждой трубы необходимо было подготовить для монтажа новых медных колпаков. Каждый размер колпака индивидуален, что учитывалось при изготовлении новых колпаков.

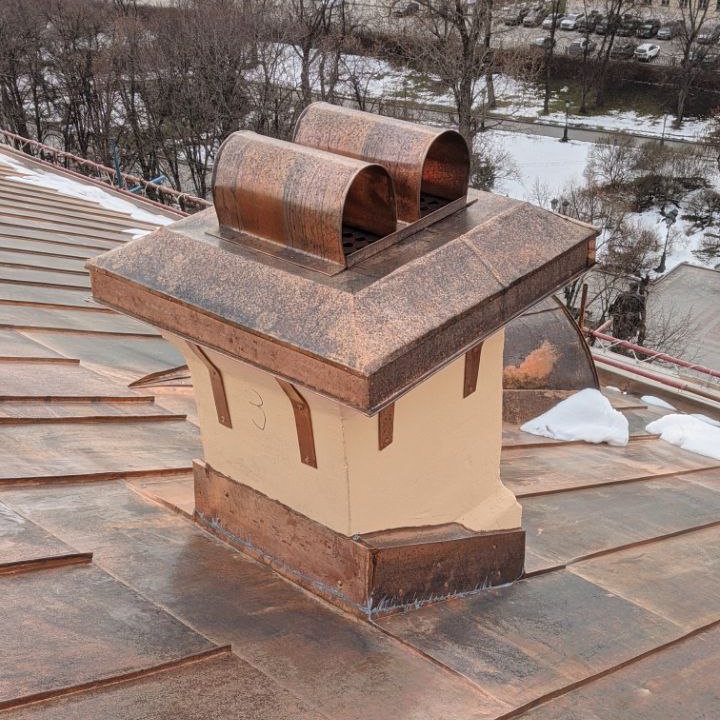

Новые медные колпаки надежно закрепили на трубах при помощи медных полос шириной 50 мм и толщиной 2.4 мм.

Сдача объекта

Все фальцевые замки, примыкающие к трубам, дополнительно обработали специальным герметиком.

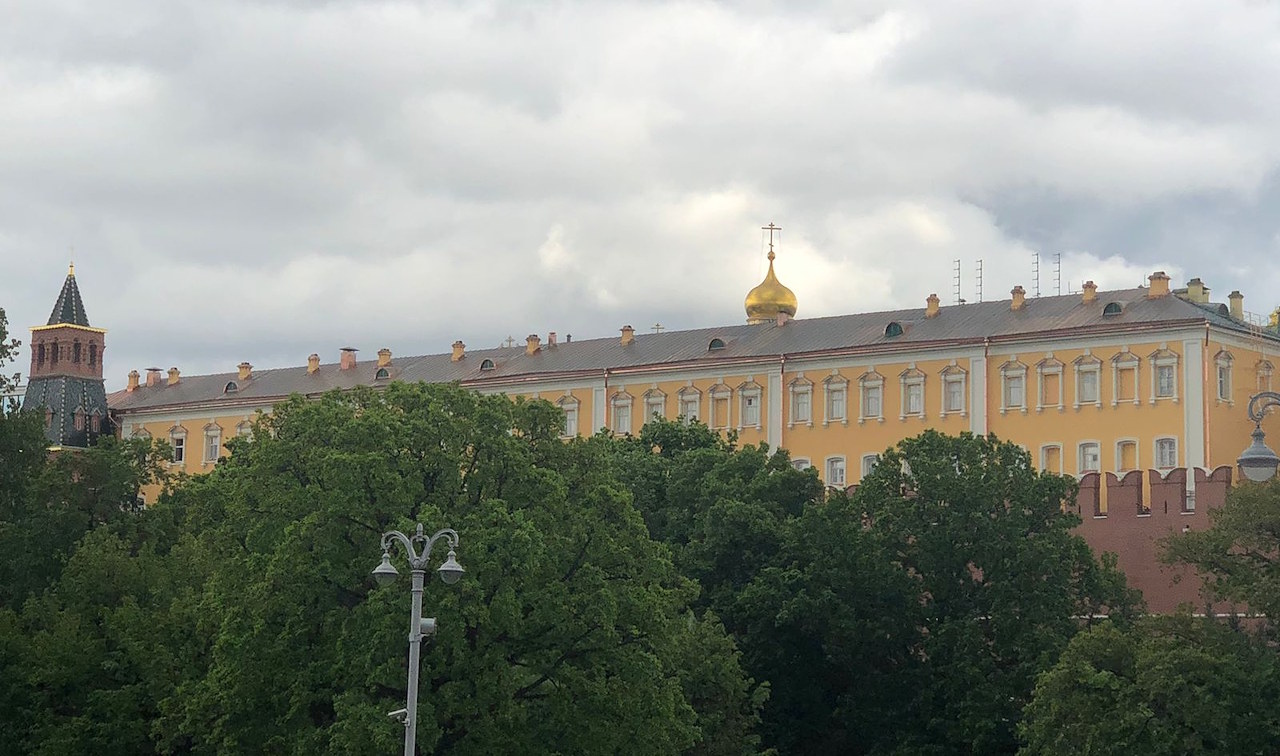

Окончательно проверили все узлы и соединения медных картин. С поверхности крыши убрали весь мусор и после проверки качества техническим надзором объект был принят Госкомиссией.

Работы по монтажу медной кровли на объекте Конюшенный корпус у Кремлевской стены были завершены в срок согласно Договору с неизменным качеством!
